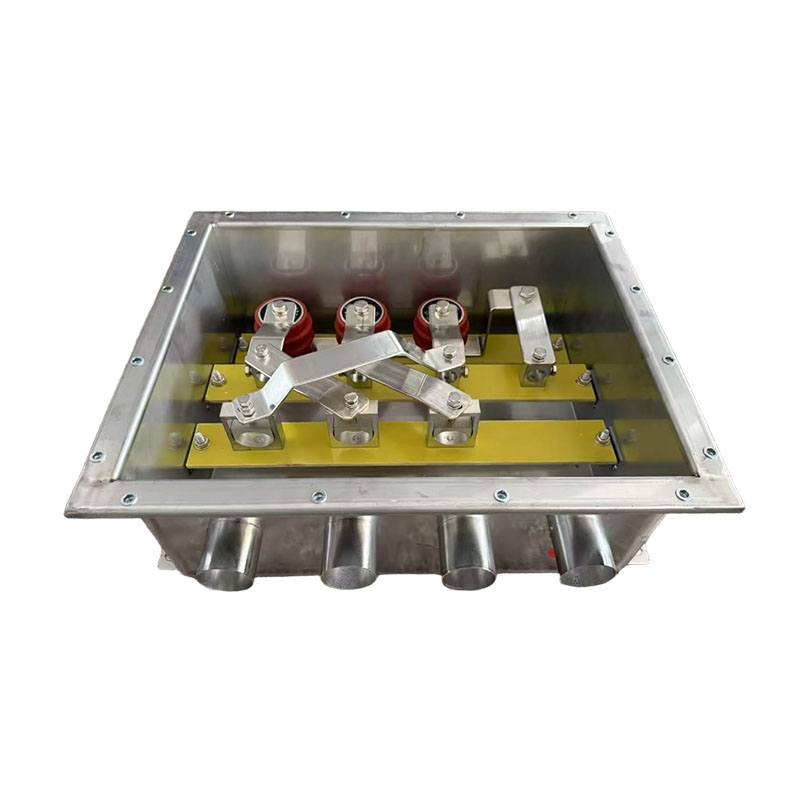

一、產品概述
適用于電纜護層保護接地箱、直接接地箱、交叉互聯箱、護層絕緣監視箱的設計、制造、使用的技術要求。
二、執行標準
GB11032-2000、IEC6009-4、DL/T401-2002
三、使用范圍
系統額定電壓:10KV
電纜標稱截面:25-800m㎡
額定頻率:50Hz、60Hz
保護接地箱、直接接地箱、交叉互聯箱、護層絕緣監視箱為三相共體，單相請注明。
四、出廠試驗(試驗標準JB8144)
1、直流耐壓試驗:5.5KV，1min，不閃絡，不擊穿。
2、額定短路電流持續時間4S
3、額定短時耐受電流(主回路)20KA
4、額定峰值耐受電流(主回路)50KA
5、額定雷電沖擊耐受電壓185KV
6、外殼耐受機械應力試驗:外殼無裂痕，無影響電氣性能的損傷
五、安裝方式
掛壁式、地埋式、支架式、落地式、暗裝(嵌入式)等。
六、箱體使用材料
不銹鋼304、復合材料SMC、玻璃鋼DMC。
七、箱體使用環境
溫度：-25-40℃
海拔：3000米以下，大于3000米請說明。
防護等級：IP55IP56IP65IP66IP68等。
八、安裝工藝
1)剝去電纜絕緣層，使裸露的導線長短與接線端子孔的長短相符。
2)清理箱內物件。
3)將箱體內接線端子拆下來，然后把剝切好的接地電纜和接線端子壓接好，再將接線端子穿進箱體進線口，用螺絲固定好接線端子。
4)固定好第一根電纜后再穿第二根電纜，重復3的操作，直至四根電纜全部固定好。
5)在出線管與電纜之間填好橡皮條，將電纜固定在出線管中間。
6)用防水膠帶將出線管口密封。
7)在出線管上縮好熱縮管。
8)用橡膠絕緣帶密封熱縮管兩個端口。
9)在防水帶上包覆PVC膠帶，半搭蓋包二層。
10)清理箱內物件。
11)裝好密封墊及箱蓋，注意螺絲不能一下擰緊，要分三次緊三圈擰緊。否則會引起箱蓋變形。
12)將箱體固定在指定位置即可。
